1. XBC의 입력 (P00~P0F)은 16점 입니다.

- RX, TX는 RS232 통신을 위한 것
- 485+, 485-는 RS485 통신을 위한 것

- 24V, COM 점프
- 24G와 P0~PF를 연결하면 해당 입력 접점이 ON 됨

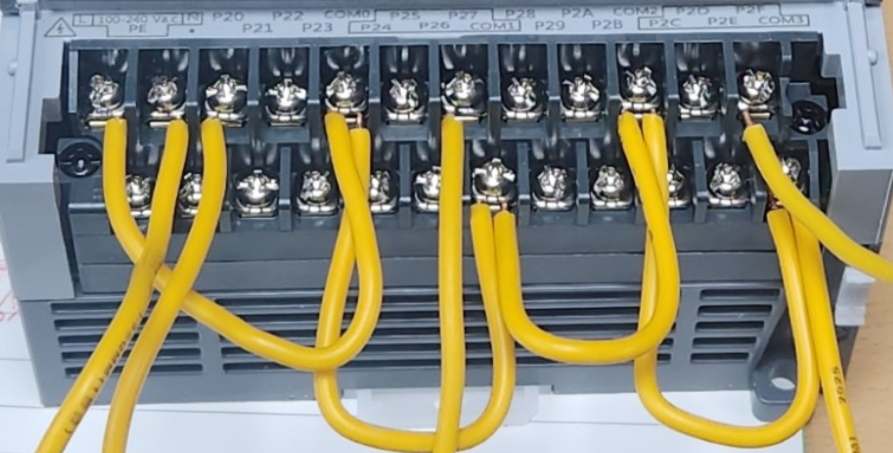

2.XBC의 출력 (P20~P2F)은 16점 입니다.


- L, N에 전원 투입 하면 PLC에 파워 LED의 불빛 들어온다.
- L전원은 COM으로 연결해 줘야 COM 아래에 있는 각 4개의 출력을 이용할 수 있다.
- COM0 : P20~P23
- COM1 : P24~P27
- COM2 : P28~P2B
- COM3 : P2C~P2F
- N은 각 전기기기에 연결한다.(여러개의 전기기기는 공통으로 사용하여 연결한다.)
- 각 COM에 해당하는 P출력은 프로그램내에서 출력하면 온 되어 접접이 활성화 된다.
3.프로그램

- P0(Push Button) => Green Lamp 온
- P1 (Push Button) => Red Lamp 온
- PE(Select Switch) => 부저 온
- PF(Select Switch) => MC 온

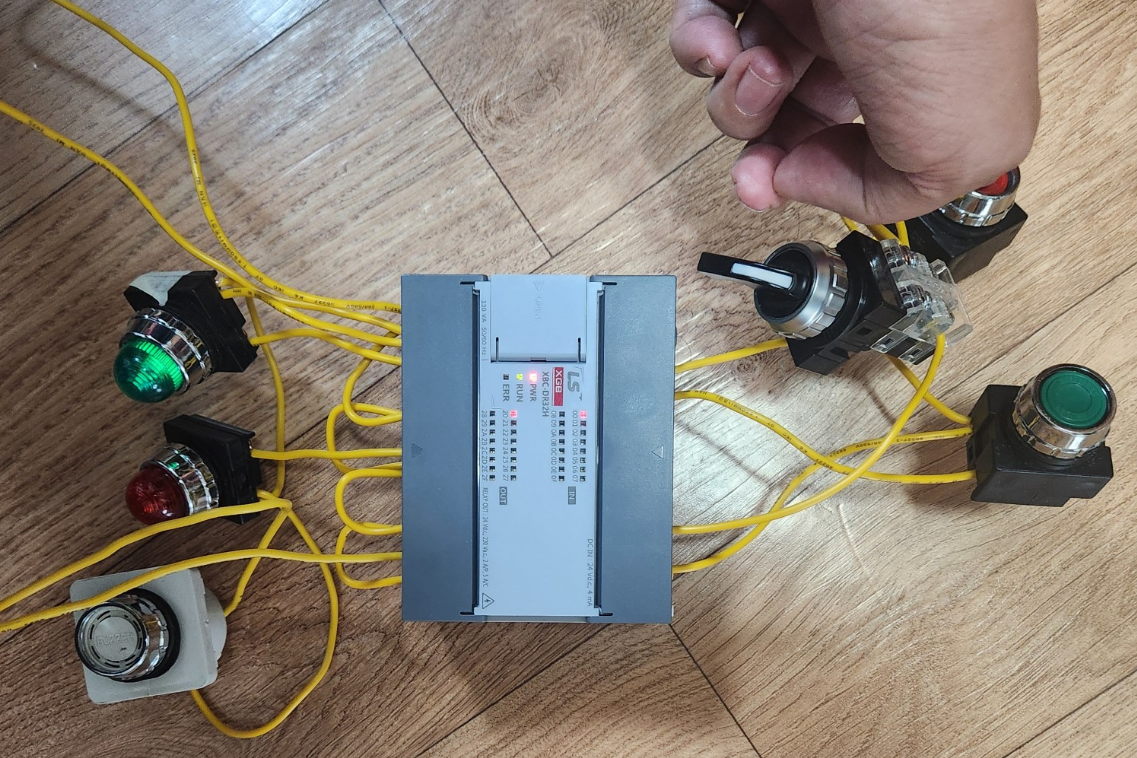

4.배선 연결 상태
연결상태가 허접한데 기기를 사서 처음으로 테스트 하는 거라 엉망입니다. ^^;;

우측은 입력 좌측은 출력부
4-1 P0 푸시버튼 누름 - P20 On

4-2 P1 푸시버튼 누름 - P27 On

4-3 PE Select Switch - P2E On (부저)
