자동화설비기능사 PLC 공개문제01(LS PLC)

XG5000으로 1번 문제를 한번 해보았다.

멜섹이랑 얼마나 다른지 한 번 체크 겸 해서 해보았다.

LS PLC는 이것만 만들고 차후 시간이 되면 전부다 해보면 좋을것 같다.

자동화설비기능사 시험에는 미쓰비시 장비를 보유한 학교가 별로 없어서 시험을 치는데 애로 사항이 많았다.

LS로 시작했으면 가까운데서 시험을 칠수 있었는데....

멜섹과 다른 점은 타이머 쓰는 게 좀 다르고

점멸 같은 것은 만들어 줘야 했다.

처음 만들어 본거라 오류가 있을지 모릅니다.

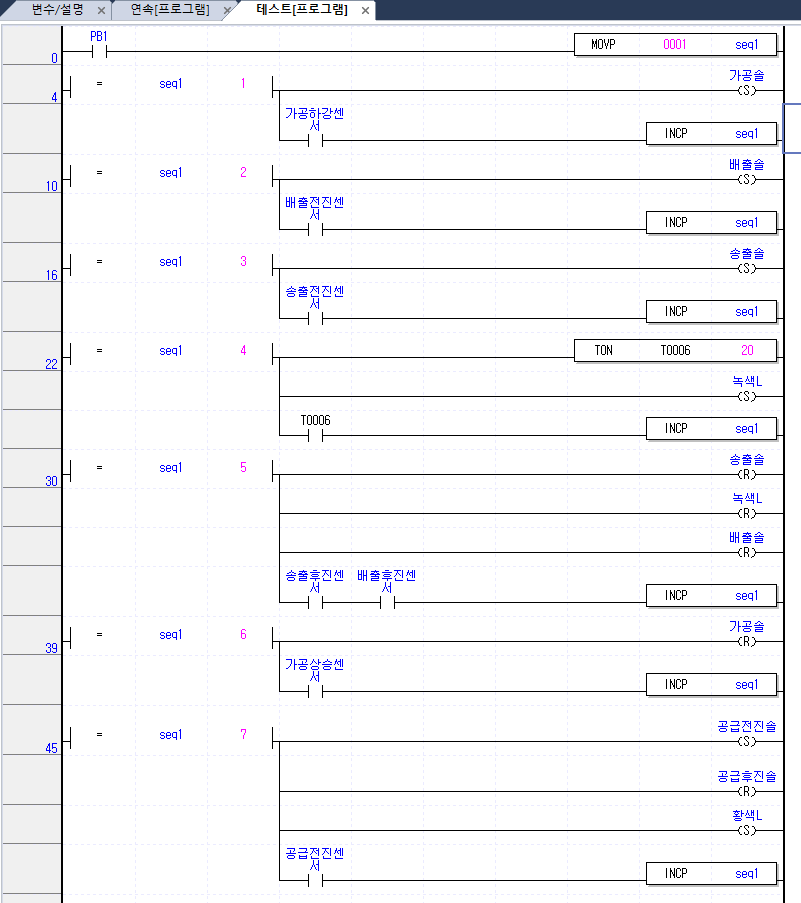

1.테스트동작

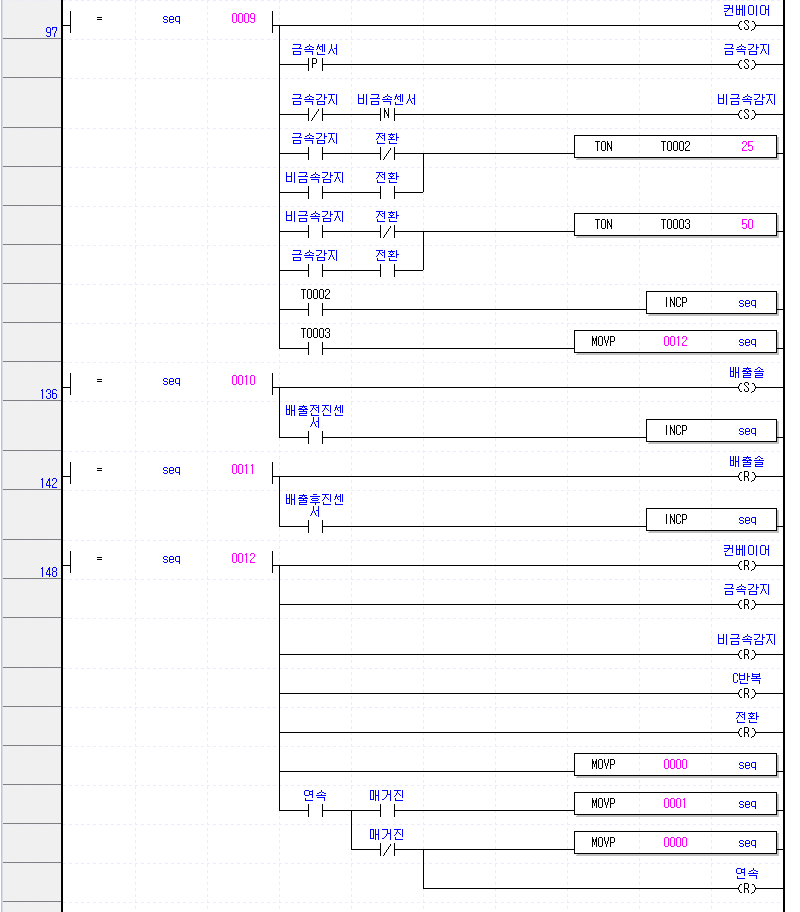

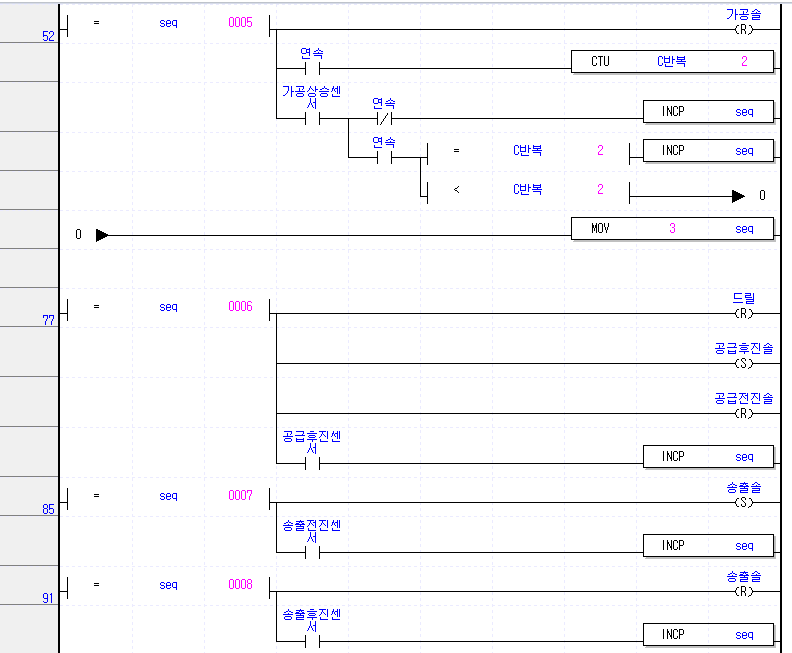

2.단속, 연속, 부가조건
