공개문제03-자기유지 방식(테스트, 단속,연속,부가동작)

공개문제02에서는 요구사항에 나와있는 그대로 하니 프로그램이 길어져서

프로그램에 테스트동작, 단속, 연속, 부가조건을 전부 넣어 보았다.

이렇게 하니 프로그램 길이는 확실하게 줄어드는 것 같다.



공개문제03은 비상정지후 해제시 남은동작을 계속 하는 것이 앞의 공개문제와 다르다.

이것을 해결하기 위해서 타이머를 아래와 같이  적산타이머를 사용하였다.



0.적산타이머를 사용하기 위한 설정

Retentive Timer의 Device Points를 1K로 변경(Timer는 2-> 1K로 변경)



적산타이머를 사용하기 위해 위와 같은 화면에서 메모리 할당을 해주면 라벨에 정의된 타이머를 적산타이머로 바꾸어 사용할 수 있다. 그러나 ST로 시작하는 적산타이머를 사용하면 에러가 발생할 것이다.

이를 해결하기 위해

빨간색 원안에 있는 체크를 해제하여야 한다.

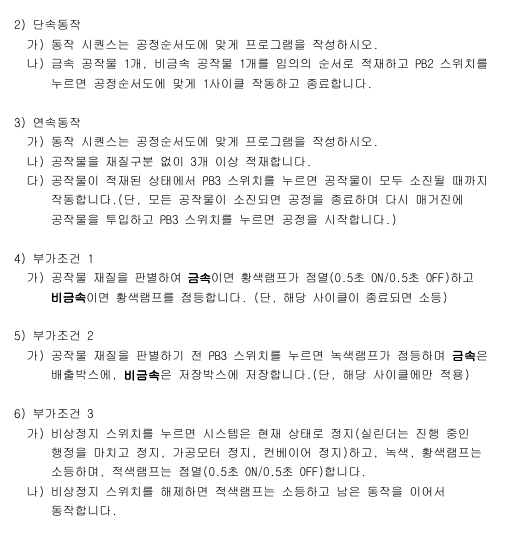

1. 요구사항

1-1.테스트 동작



1-2.단속, 연속, 부가조건 동작

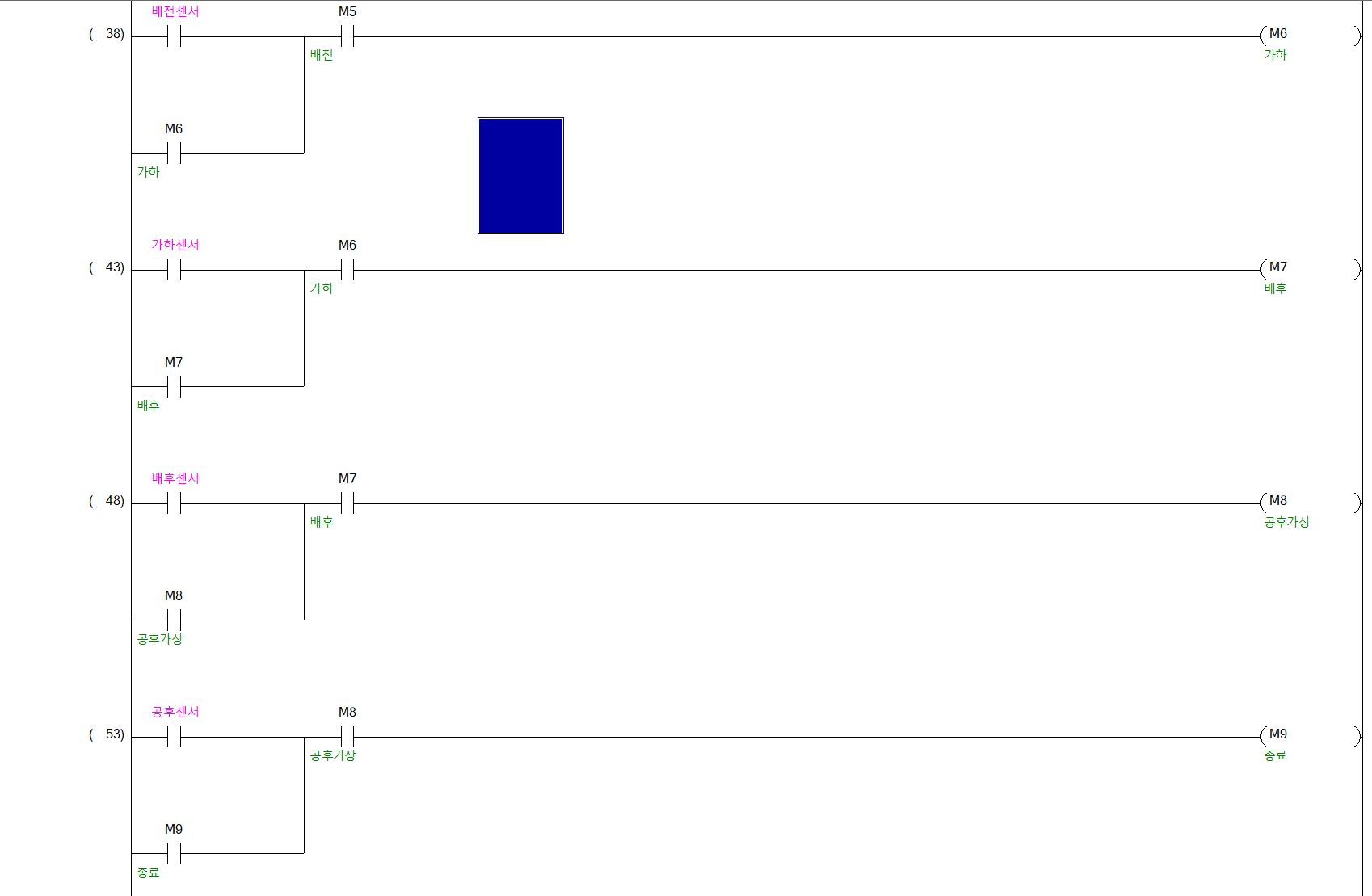

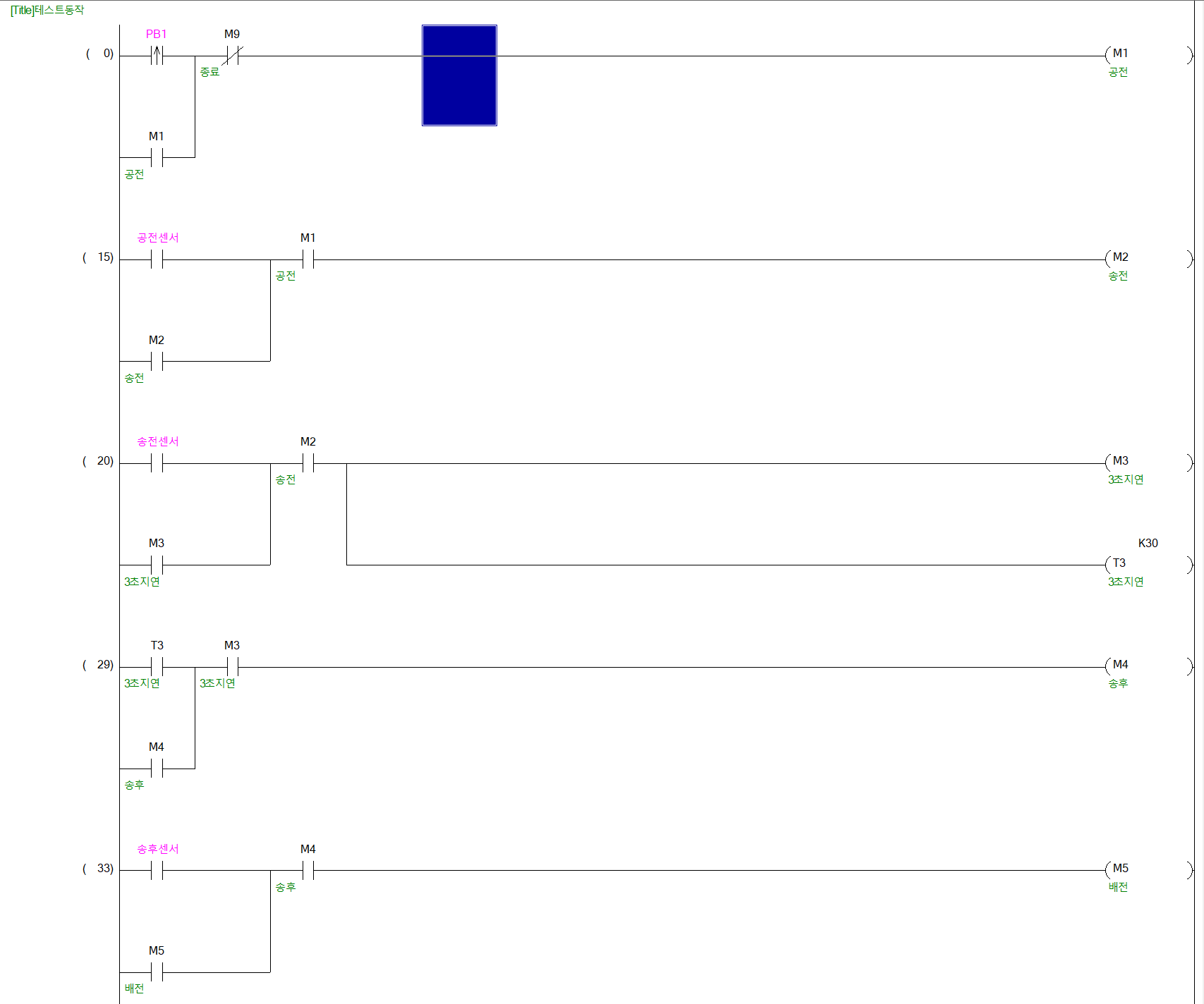

2.테스트동작

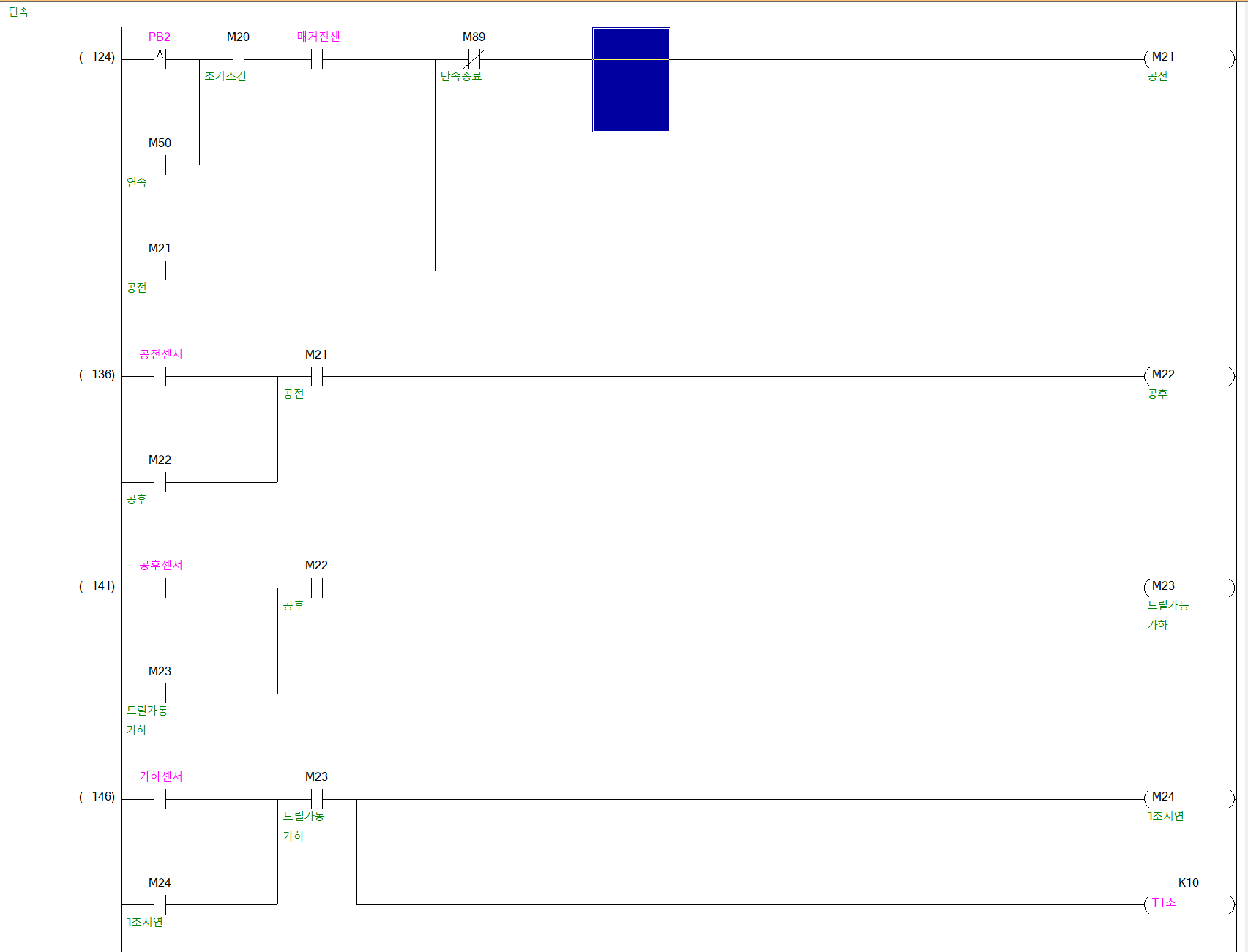

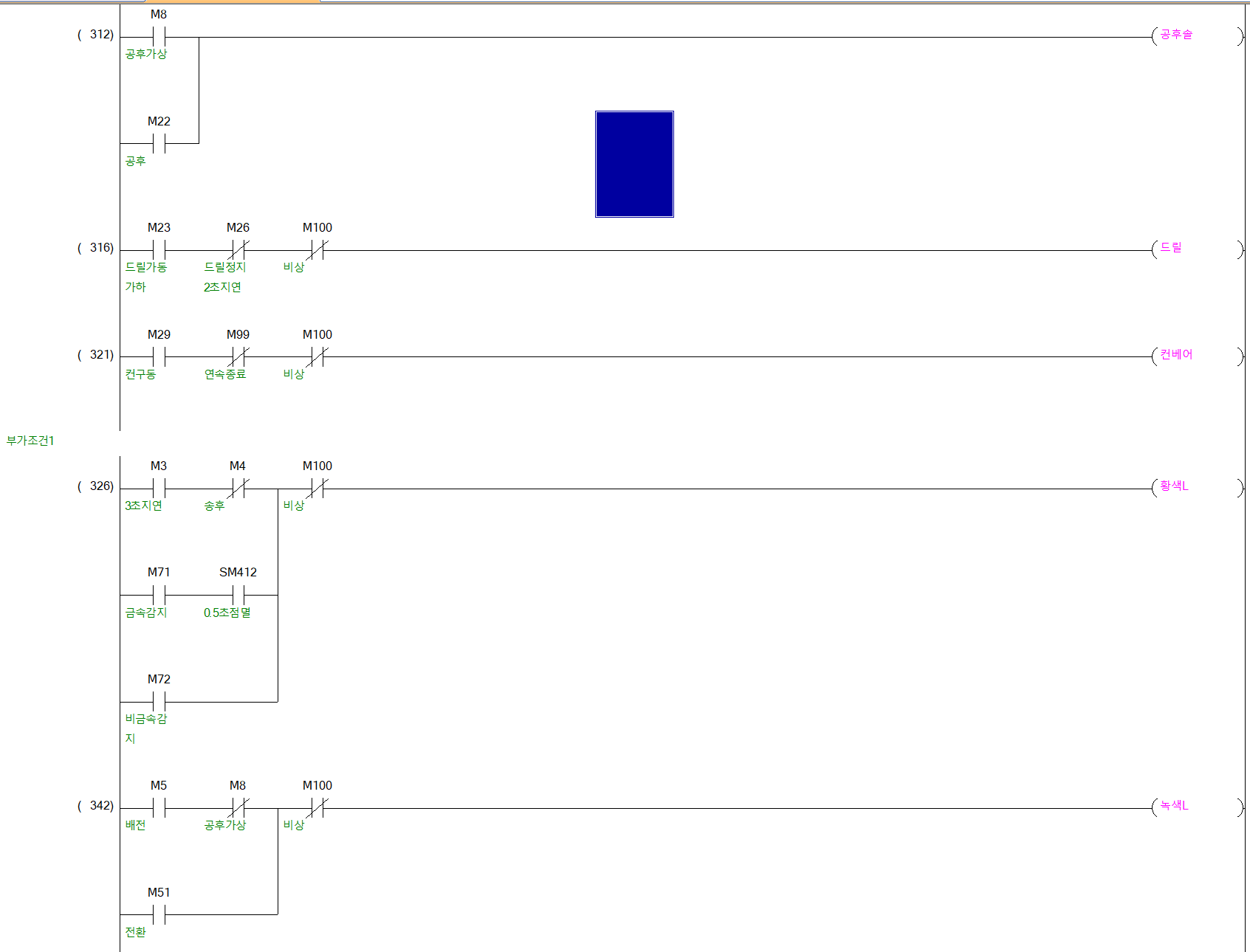

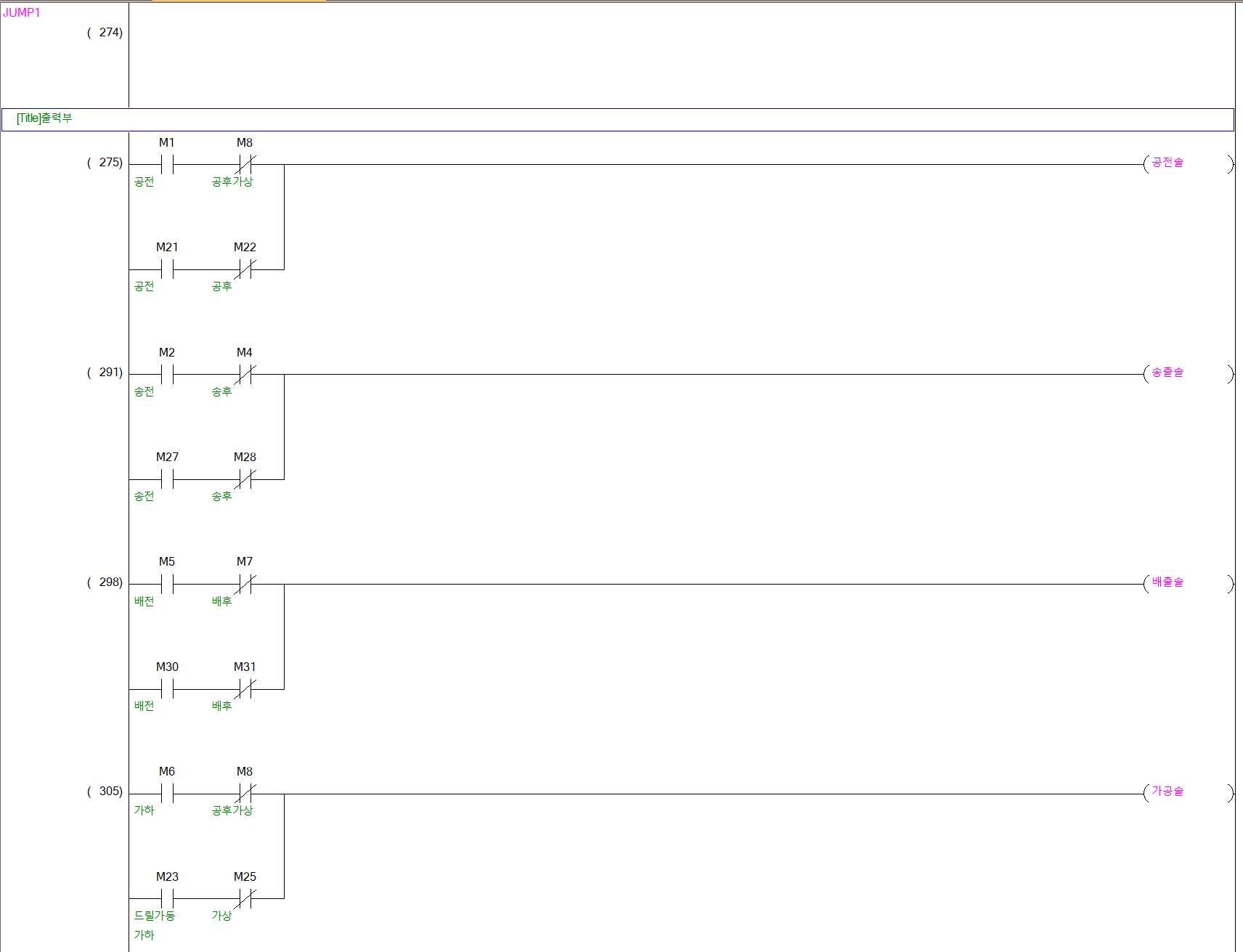

3.단속, 연속, 부가
