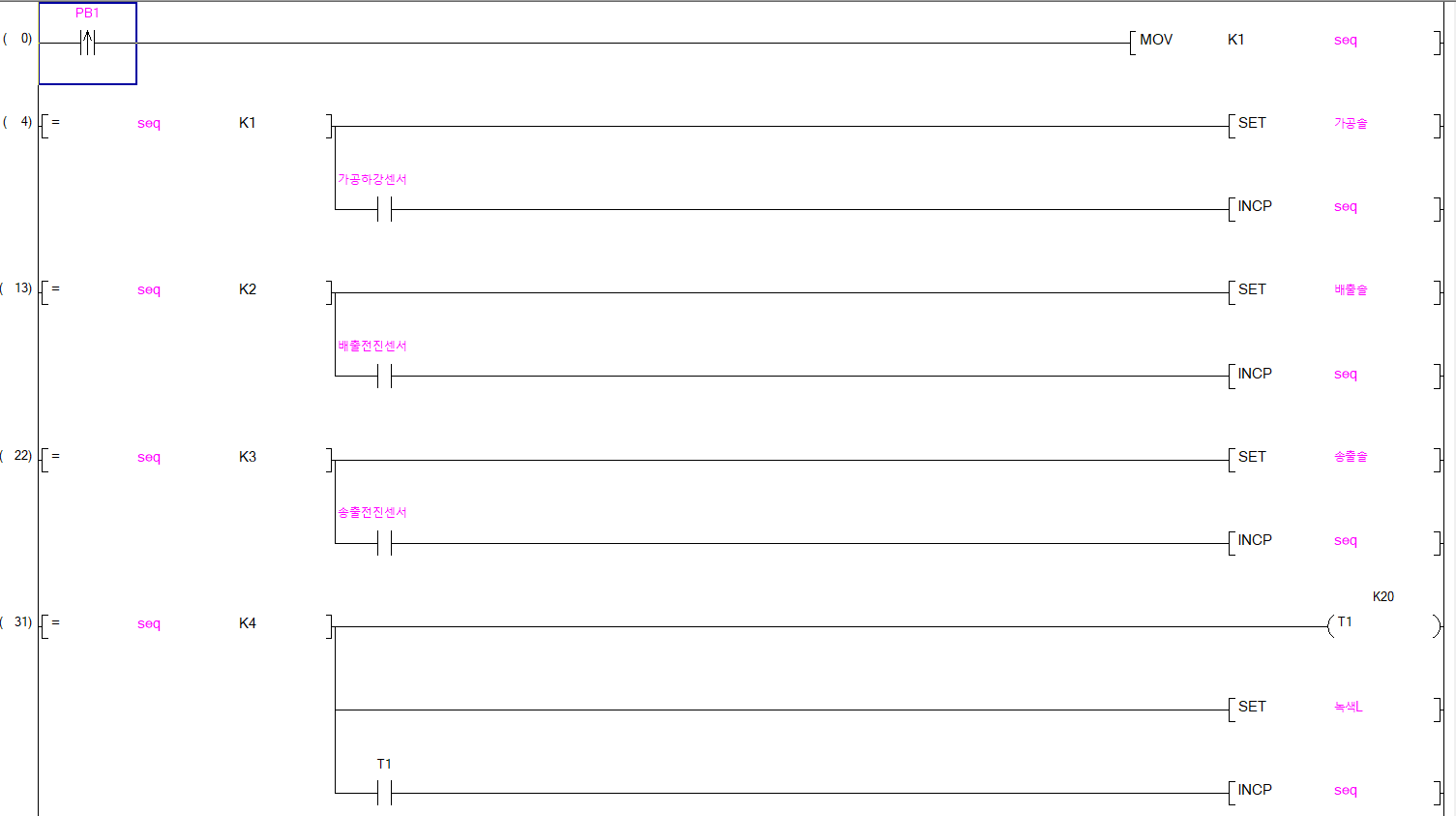

PB1을 누르면 seq(WORD)를 1씩 증가시키면서 스텝을 처리하는 방식으로 프로그램적으로 볼때 가장 직관적이고 생산성도 우수하다.

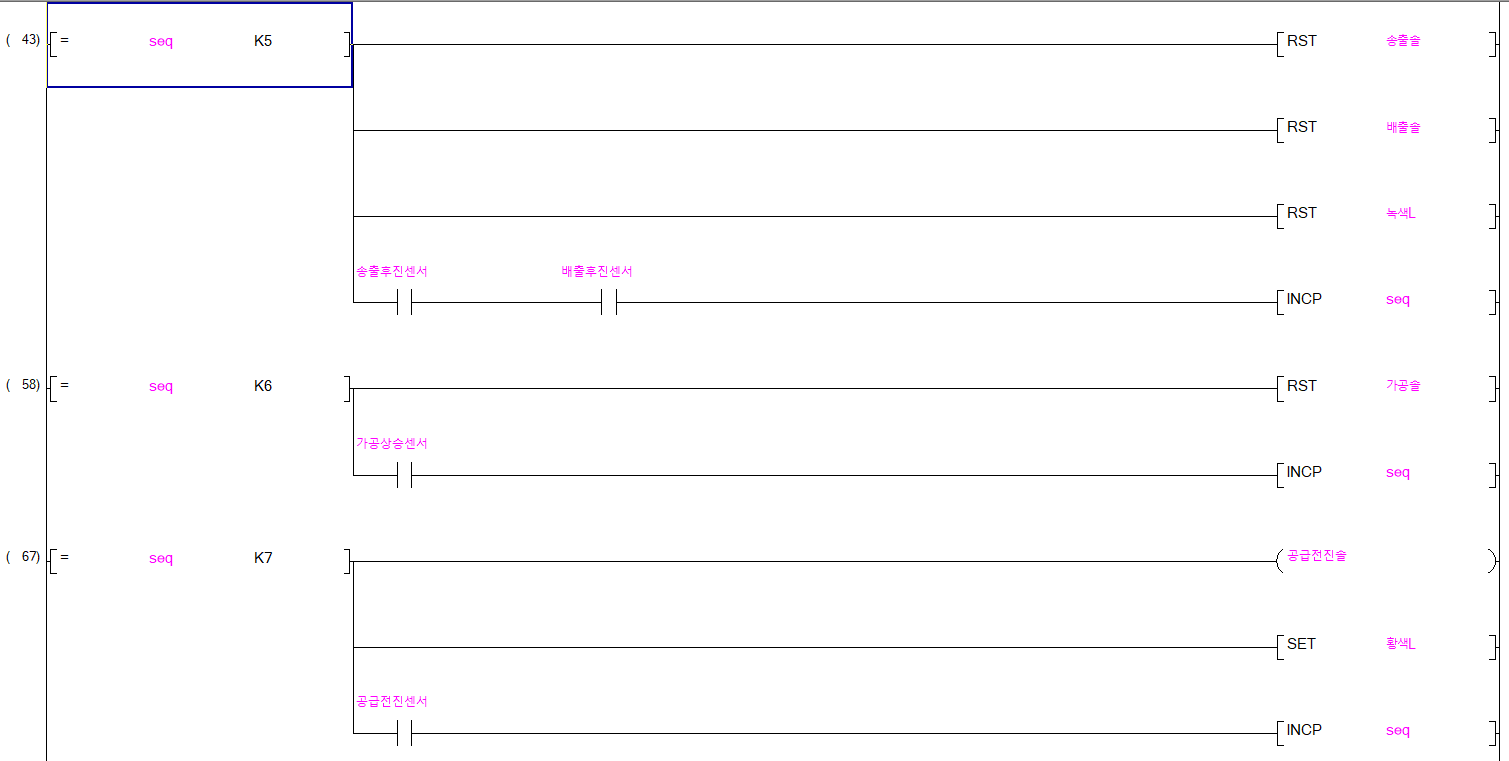

해당 seq가 되면
첫째 출력부를 SET으로 ON 시키고 출력부가 동작이 완료 되면 다음 스텝으로 넘어가는 방식이다.
여러가지를 해본 결과 가장 직관적이고 디버깅 할때 쉽게 할수 있는 장점이 있다.
다른 처리방법을 보려면 아래 문서를 참조 하면 된다.
https://farmauto.tistory.com/26
멜섹 PLC로 시퀀스(스텝 바이 스텝) 처리 방법
PLC로 자동화설비기능사에서 나오는 시퀀스제어를 처리 하는 방법에 대하여... 1) 릴레이 방식 : 가장 많이 쓰고 고전적인 방식2) SET, RST 를 이용한 M릴레이 이용방식(출력부 분리)3) SET, RST 를 이용
farmauto.tistory.com
