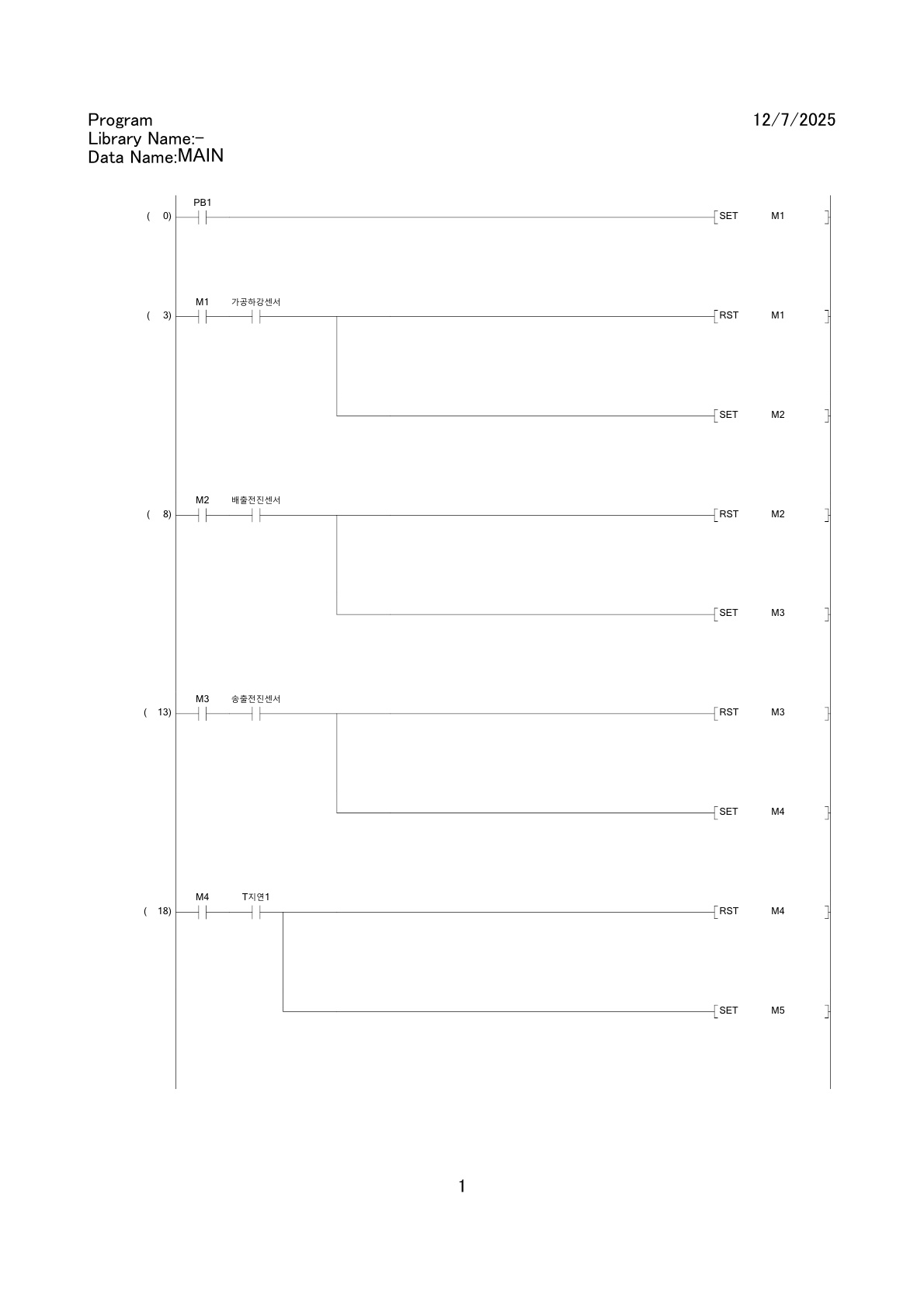

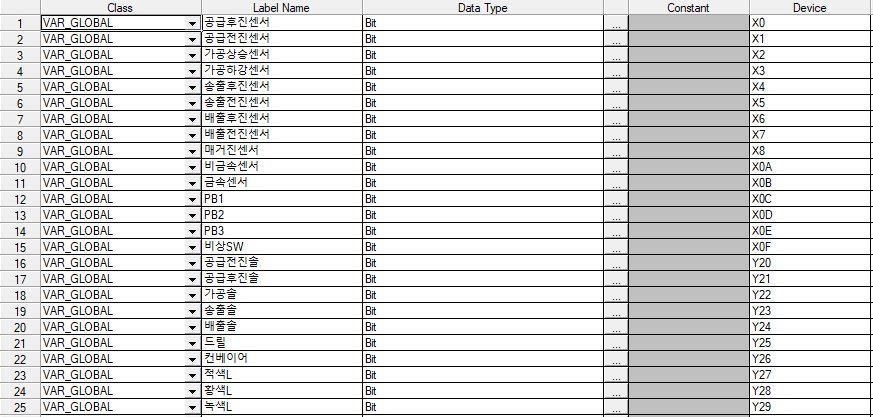

PB1을 누르면 M1을 SET 한다.
M1이 On 되면 첫번째 스텝에서 가공솔을 On 하고 가공하강센서가 하강이 완료되면 M1은 OFF하고 M2을 ON하면 그 다음 스텝으로 넘어간다.

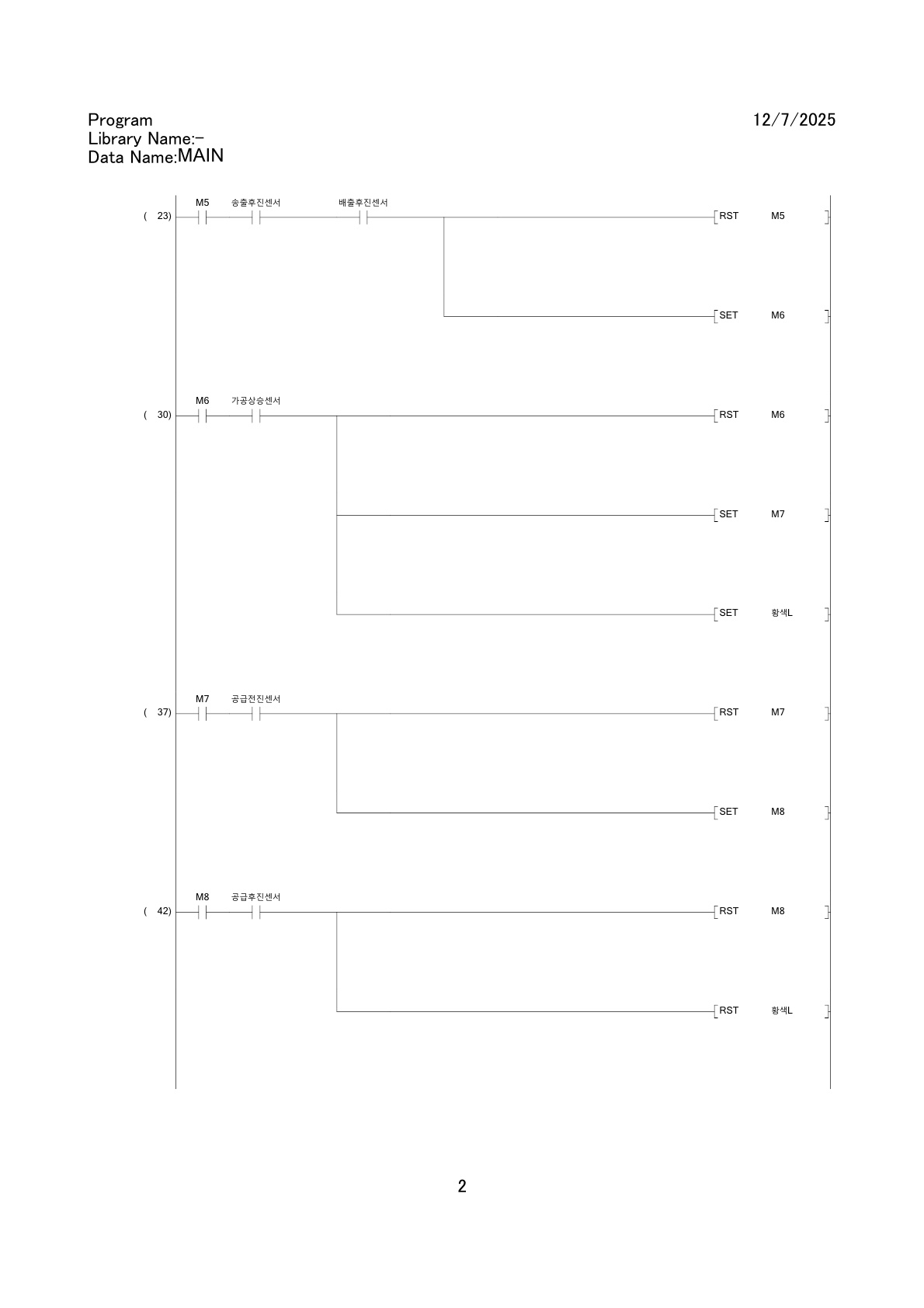

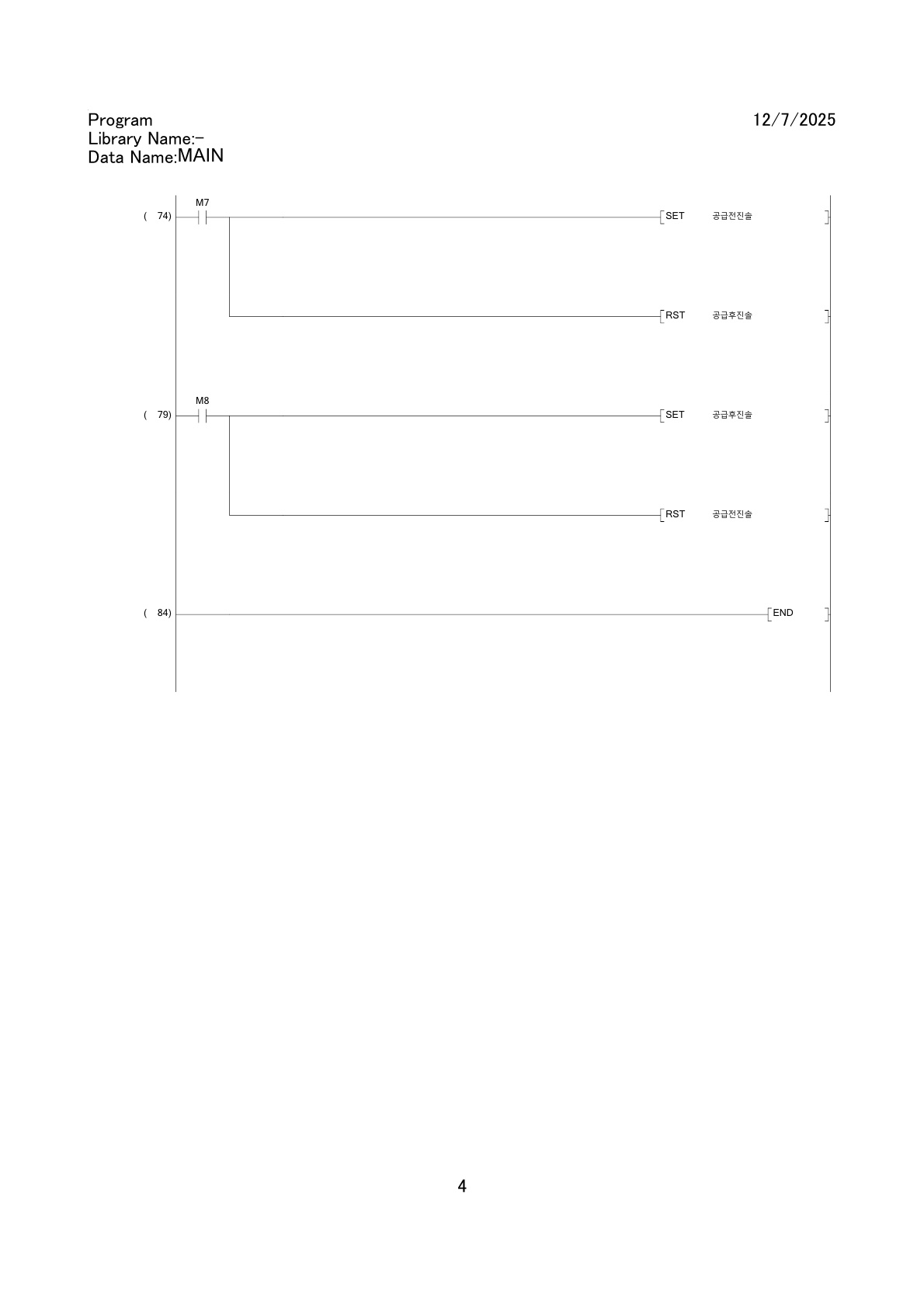

이런 방식으로 한 스텝씩 진행시켜 전공정을 완료 한다.

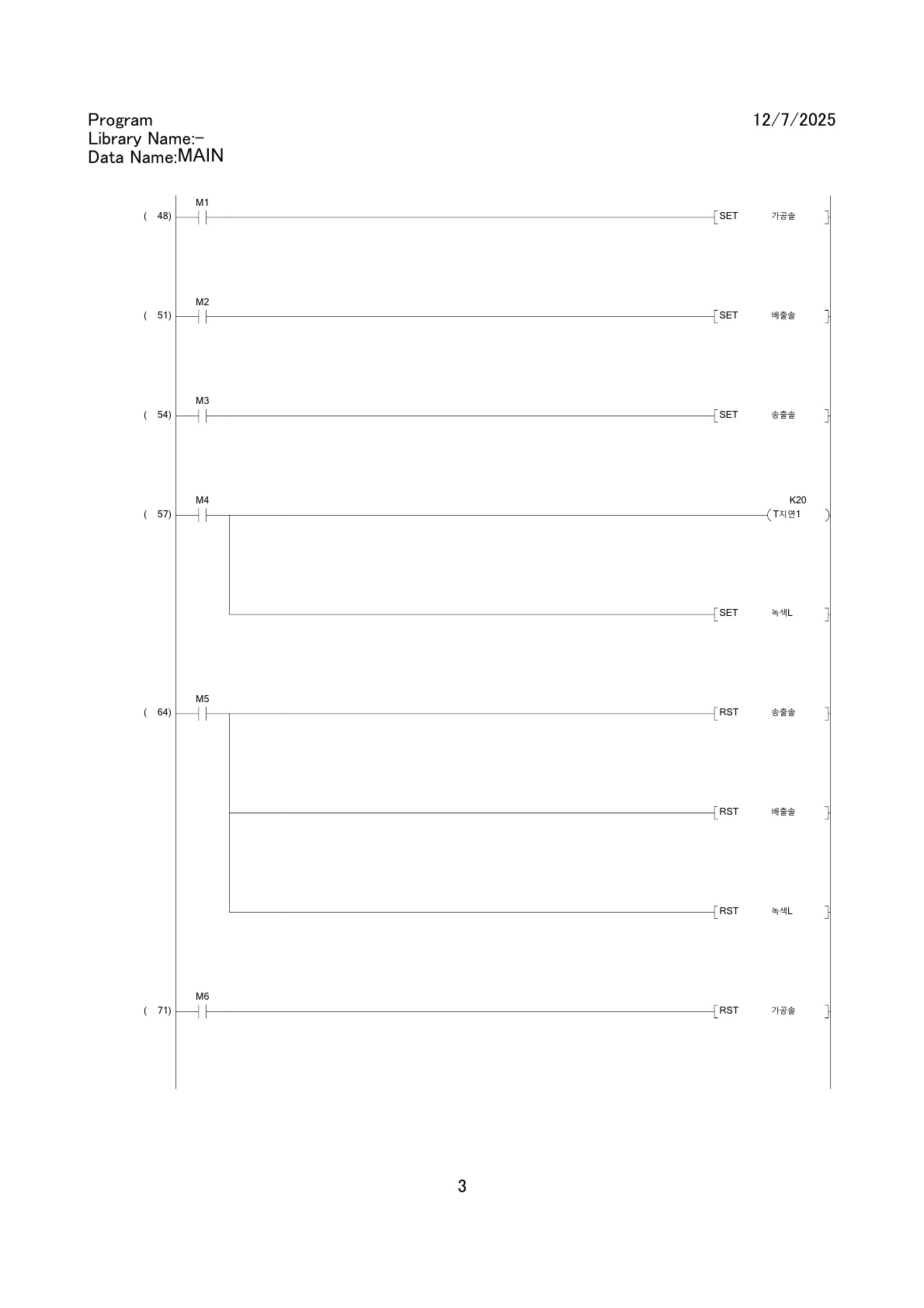

이번 프로그램은 출력부를 따로 뒀는데 다음 글에서는 나누지 않고 한 번 해보려 한다.
https://farmauto.tistory.com/24
자동화설비기능사 공개문제01-테스트(SET, RST이용, 출력부 합침)(멜섹)
PB2를 누르면 스텝이 진행되는 것으로 프로그램을 만들어 보았는데M1을 온 시키면 가공솔 하강, 하강 완료되면 다음 스텝으로 넘어가는 것을 합친 것이다.M1을 OFF하고 M2를 ON하면 다음 스텝, 즉 배
